地方特考　103 年五等基本電學大意　考古題與詳解

本卷共 40 題，其中 38 題附有本站自撰的逐題詳解。題目與標準答案取自考選部「考畢試題查詢平臺」的公開資料；詳解由本站撰寫並標註出處。本頁列出全部題目與標準答案，並免費試讀前 3 題的詳解；其餘詳解在線上作答時逐題顯示。

▶ 線上作答這一卷（40 題，建議 60 分鐘）

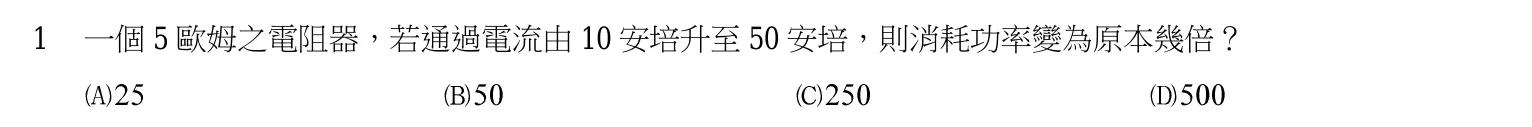

1一個 5 歐姆之電阻器，若通過電流由 10 安培升至 50 安培，則消耗功率變為原本幾倍？
正解：(A)
逐題詳解（免費試讀）
✅ (A) P＝I²R，電流由 10 A 升至 50 A 為 5 倍，功率與電流平方成正比，故變為 5²＝25 倍。
❌ (B) 50 倍係誤以電流倍數乘以 10 計算。
❌ (C) 250 倍與平方關係不符。
❌ (D) 500 倍與平方關係不符。
📚 出處：電功率 P＝I²R
2如圖所示電路，當 S 開路時，4 Ω 電阻上端電壓為多少伏特？
1. (A) 3Ω
2. (B) S
3. (C) 7Ω
4. (D) 4Ω
正解：(A)
逐題詳解（免費試讀）
✅ (A) S 開路等於把右邊那條支路切斷，4 Ω 上完全沒有電流。依歐姆定律 V＝IR，I＝0 則壓降為 0，4 Ω 上端與下端同電位，答案為 0 V。
❌ (B) 3 V 是左邊 3 Ω 的分壓值（10×3/(3+7)＝3 V），屬於另一條支路，與 4 Ω 無關。
❌ (C) 7 V 是左邊 7 Ω 的分壓值（10×7/(3+7)＝7 V），同樣不是 4 Ω 兩端的電壓。
❌ (D) 10 V 是 S 閉合時的情形——那時 4 Ω 與 S 串聯後直接跨在電源兩端；題目已指明 S 開路。
📚 出處：歐姆定律與開路支路特性（開路電流為零）

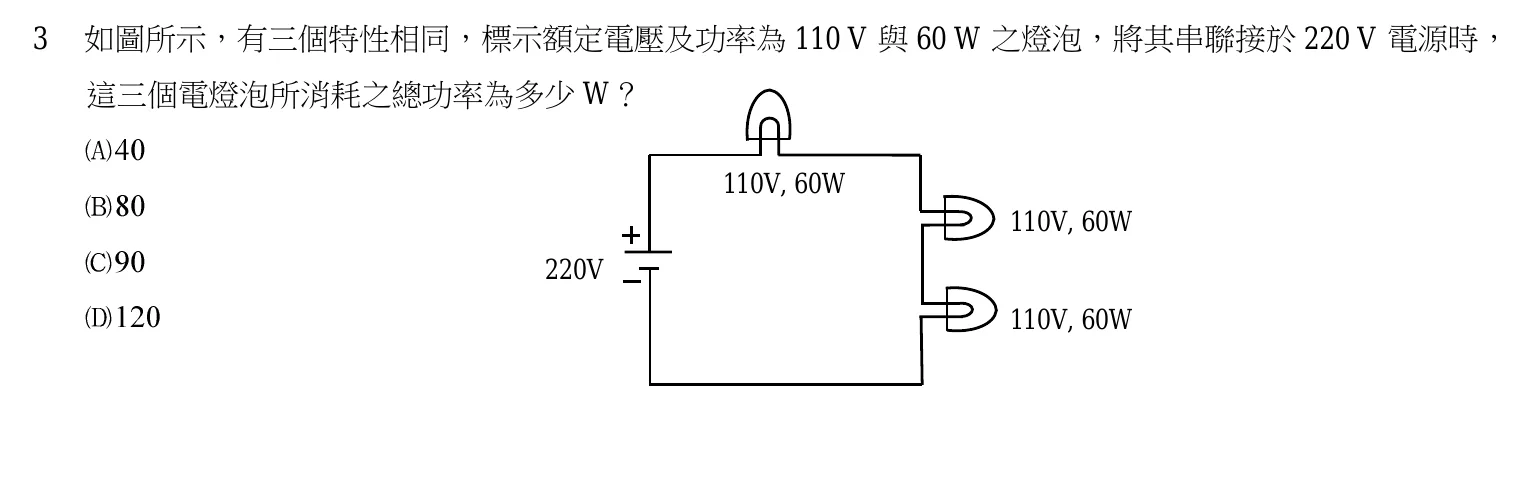

3如圖所示，有三個特性相同，標示額定電壓及功率為 110 V 與 60 W 之燈泡，將其串聯接於 220 V 電源時，這三個電燈泡所消耗之總功率為多少 W？110V, 60W110V, 60W220V110V, 60W
正解：(B)
逐題詳解（免費試讀）
✅ (B) 每顆燈泡電阻 R＝110²÷60≒201.7 Ω，三顆串聯總電阻約 605 Ω，總功率＝220²÷605＝80 W。
❌ (A) 40 W 與計算結果不符。
❌ (C) 90 W 與計算結果不符。
❌ (D) 120 W 係誤以兩顆額定功率相加計算。
📚 出處：串聯電路的功率計算

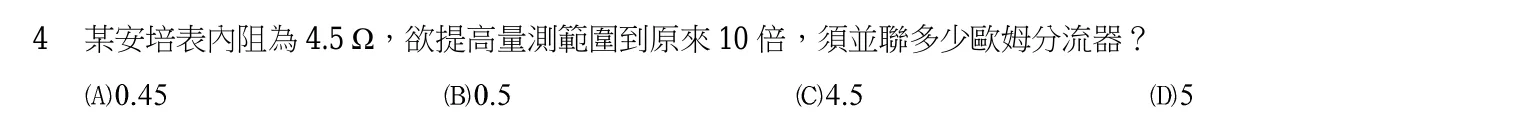

4某安培表內阻為 4.5 Ω，欲提高量測範圍到原來 10 倍，須並聯多少歐姆分流器？
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

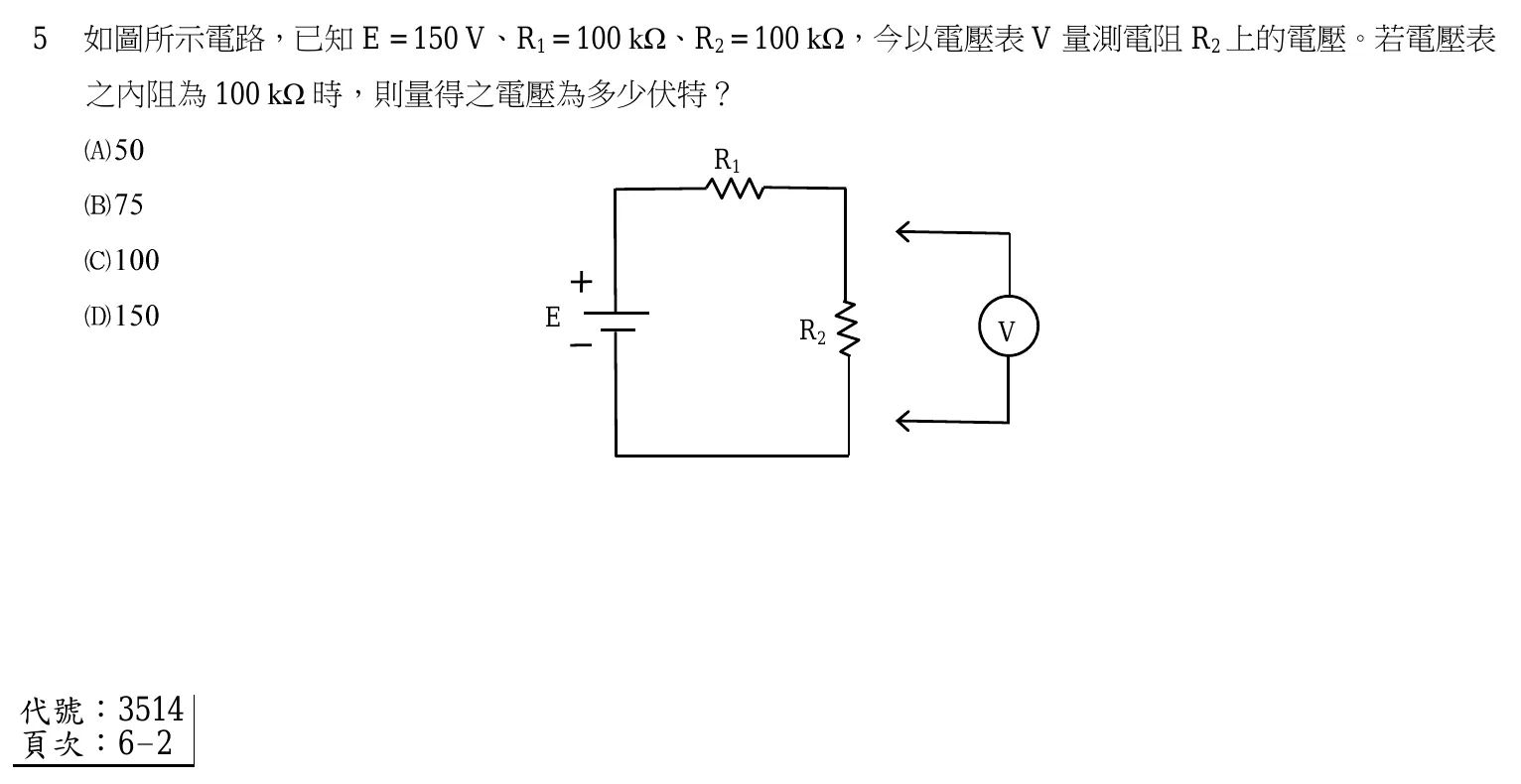

5如圖所示電路，已知 E = 150 V、R1 = 100 kΩ、R2 = 100 kΩ，今以電壓表 V 量測電阻 R2 上的電壓。若電壓表之內阻為 100 kΩ 時，則量得之電壓為多少伏特？R1E R2 V
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

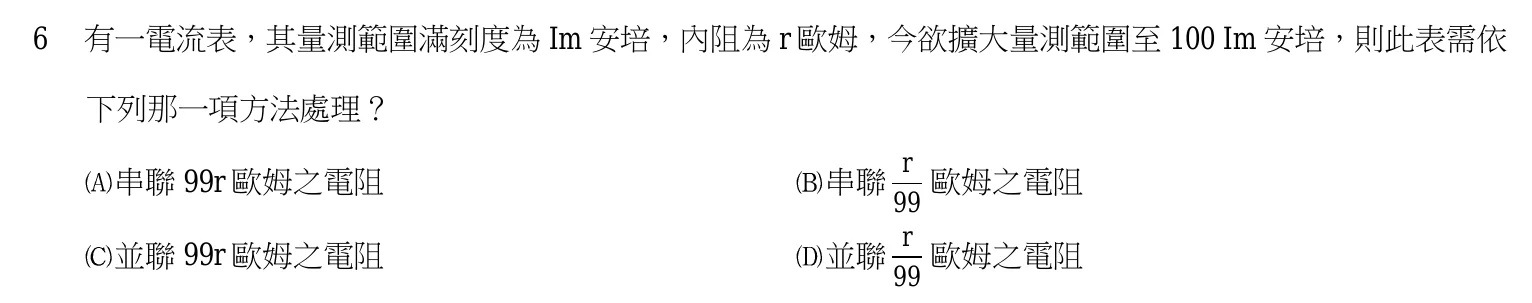

6有一電流表，其量測範圍滿刻度為 Im 安培，內阻為 r 歐姆，今欲擴大量測範圍至 100 Im 安培，則此表需依下列那一項方法處理？r串聯 99r 歐姆之電阻串聯歐姆之電阻r並聯 99r 歐姆之電阻並聯歐姆之電阻
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

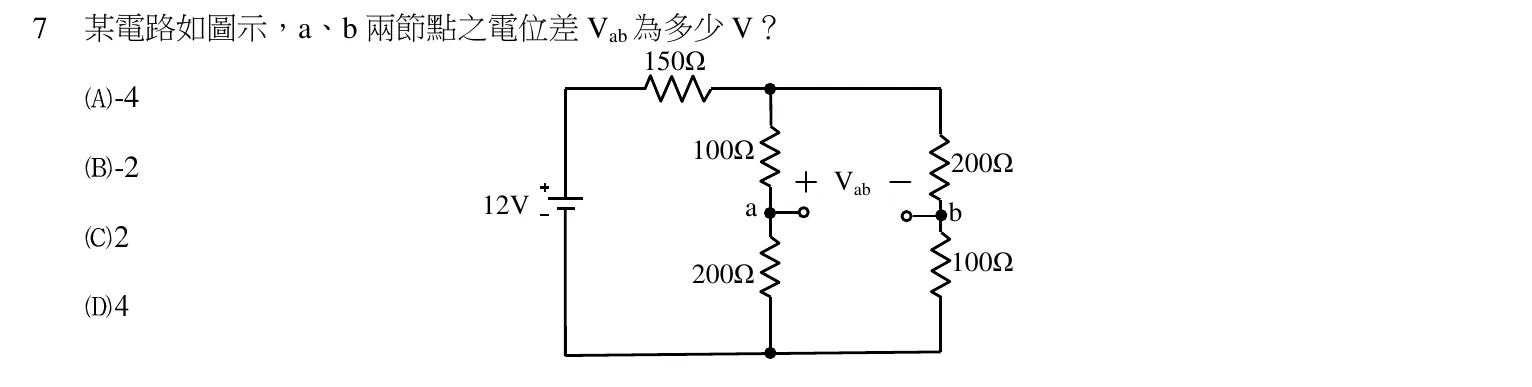

7某電路如圖示，a、b 兩節點之電位差 Vab 為多少 V？ 150Ω -4
1. (A) 100Ω
2. (B) 200Ω
3. (C) 200Ω
4. (D) 100Ω
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

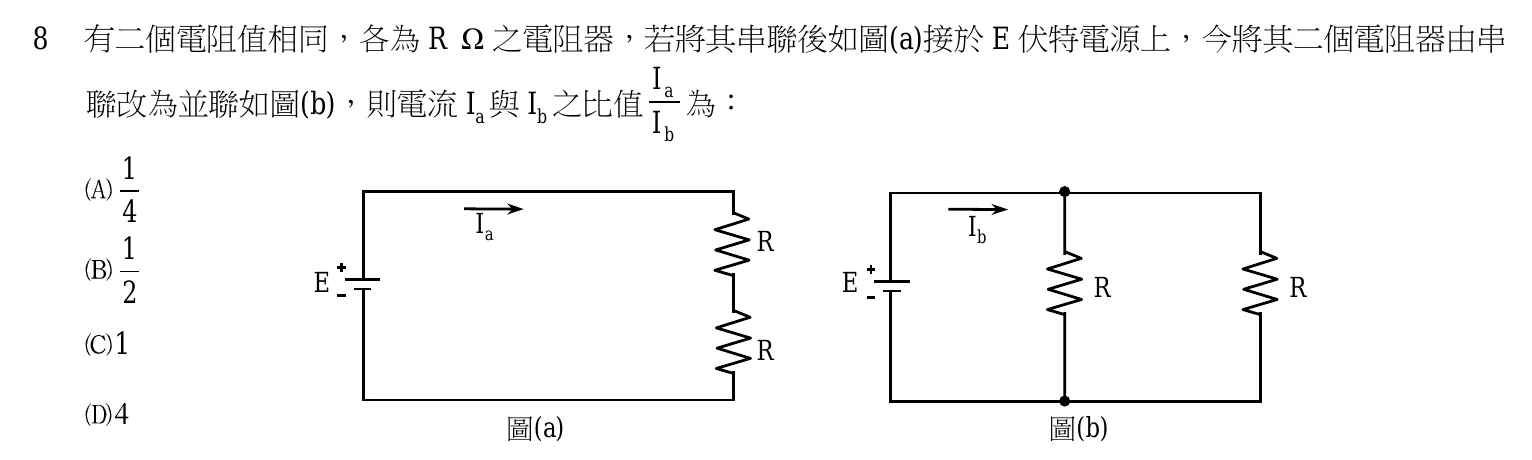

8有二個電阻值相同，各為 R Ω 之電阻器，若將其串聯後如圖(a)接於 E 伏特電源上，今將其二個電阻器由串Ia聯改為並聯如圖(b)，則電流 Ia 與 Ib 之比值為：Ib4 Ia Ib1 R2 E E R R1 R圖(a) 圖(b)
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

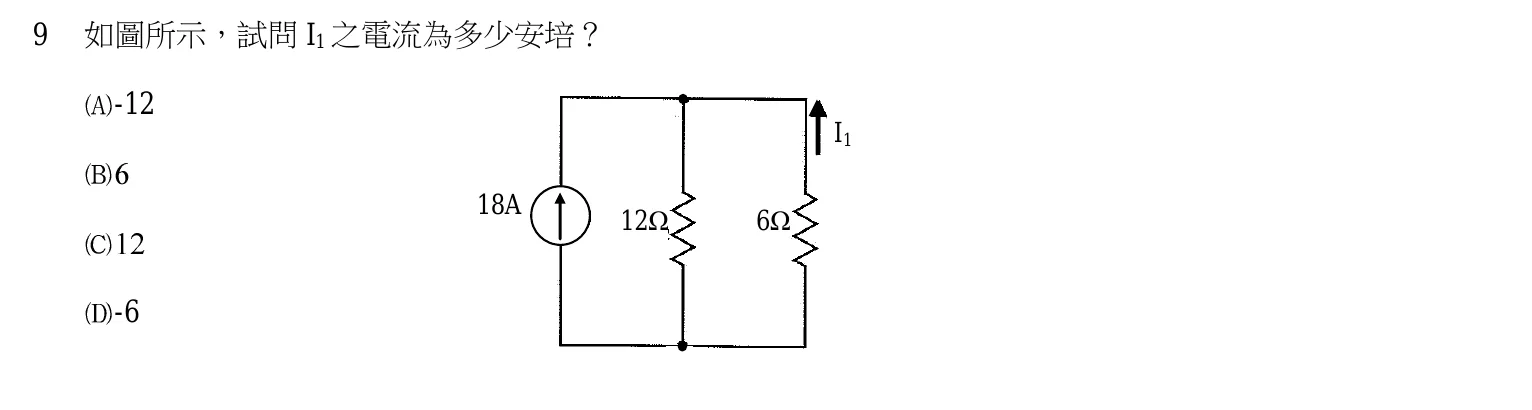

9如圖所示，試問 I1 之電流為多少安培？-12I118A12Ω 6Ω-6
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

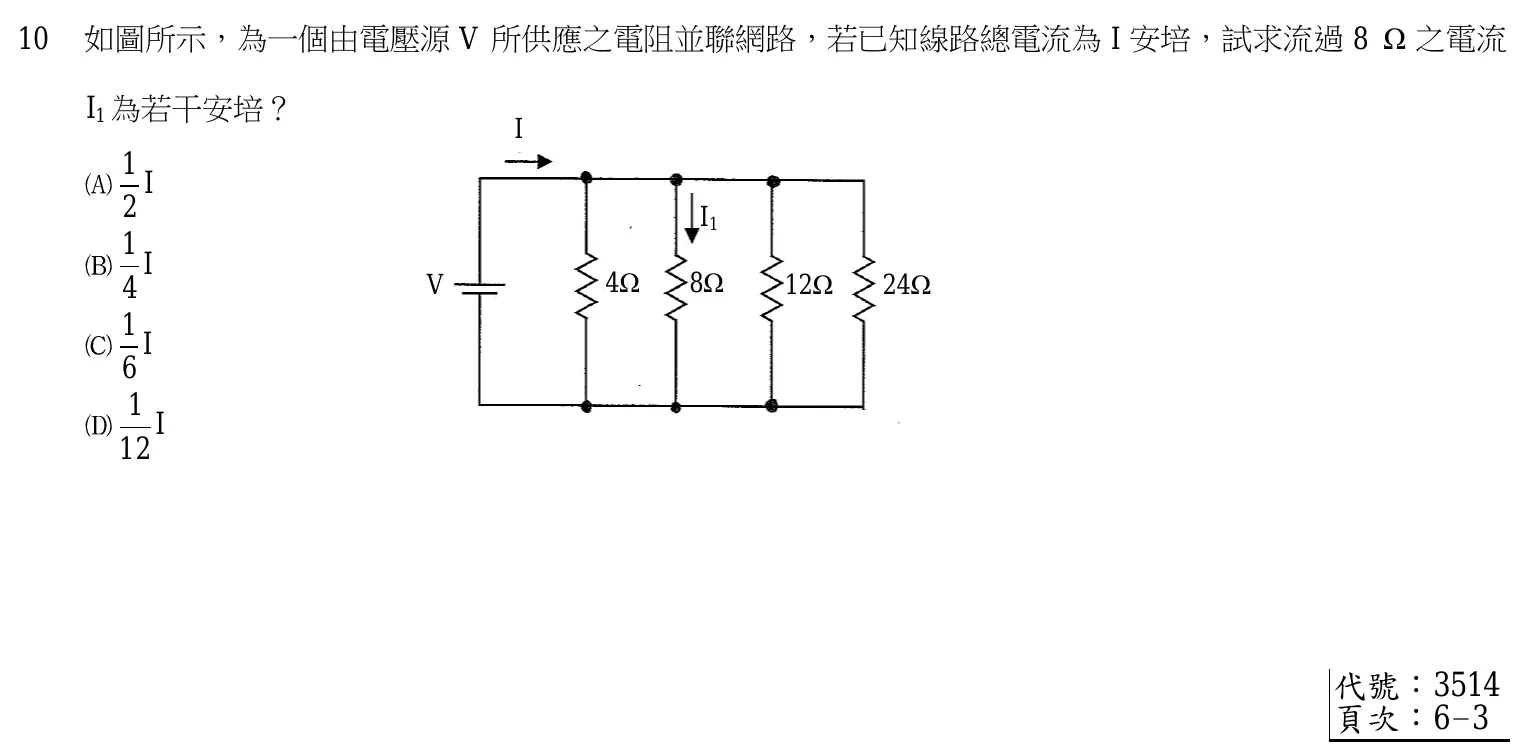

10（本題題幹與選項都在圖上，請見下圖作答）
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

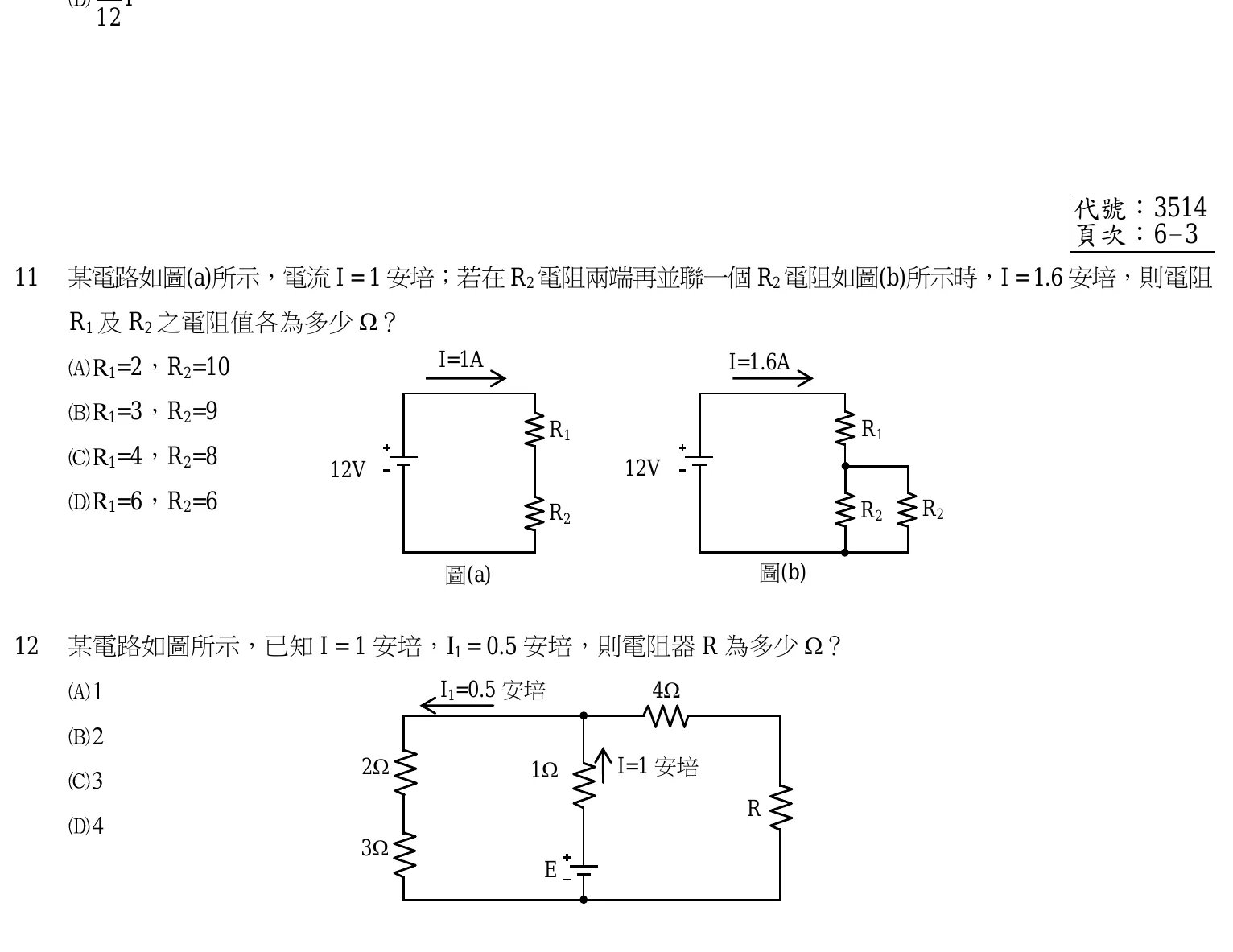

11某電路如圖(a)所示，電流 I = 1 安培；若在 R2 電阻兩端再並聯一個 R2 電阻如圖(b)所示時，I = 1.6 安培，則電阻 R1 及 R2 之電阻值各為多少 Ω？
1. (A) 1=2，R2=10I=1AI=1.6AAA1=3，R2=9R1R11=4，R2=812V12V
2. (B) 1=6，R2=6
3. (C) R2
4. (D) R2R2圖(a)圖(b)
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
12某電路如圖所示，已知 I = 1 安培，I1 = 0.5 安培，則電阻器 R 為多少 Ω？I1=0.5 安培 4Ω2Ω 1Ω I=1 安培R3ΩE
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

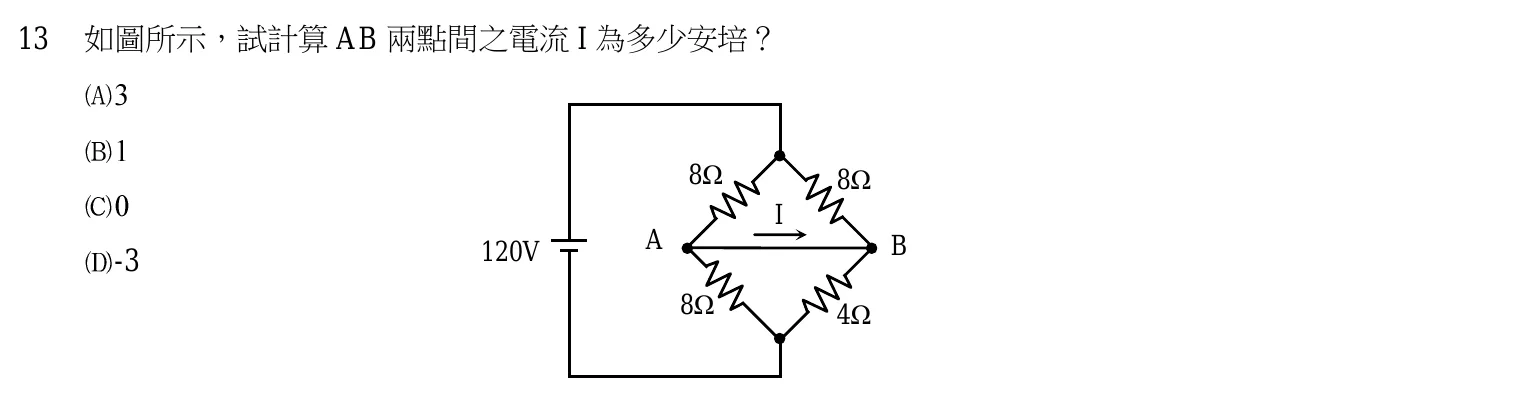

13如圖所示，試計算 AB 兩點間之電流 I 為多少安培？8Ω 8ΩI120V A B-38Ω 4Ω
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

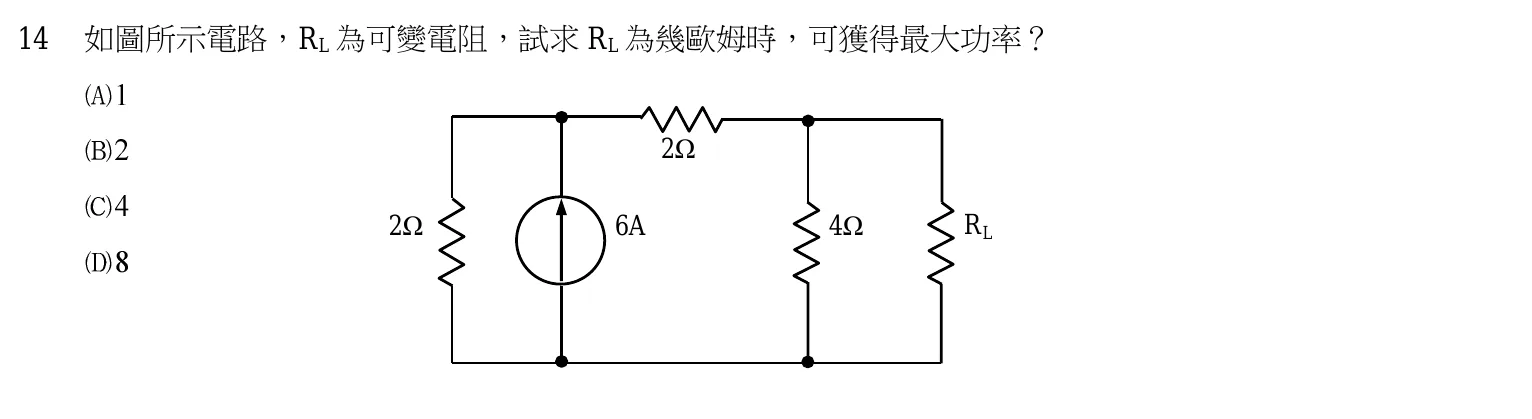

14如圖所示電路，RL 為可變電阻，試求 RL 為幾歐姆時，可獲得最大功率？2Ω2Ω 6A 4Ω RL
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

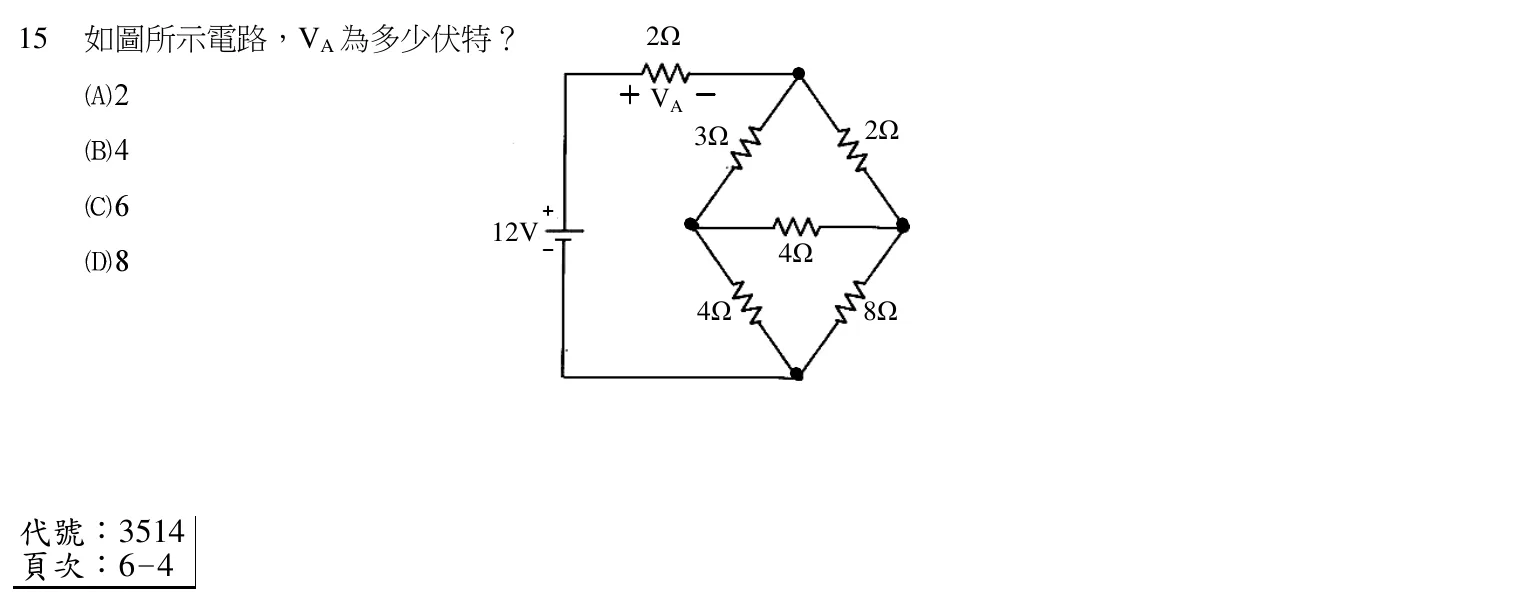

15如圖所示電路，VA 為多少伏特？ 2Ω VA
1. (A) 3Ω
2. (B) 2Ω4Ω
3. (C) 4Ω
4. (D) 8Ω
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

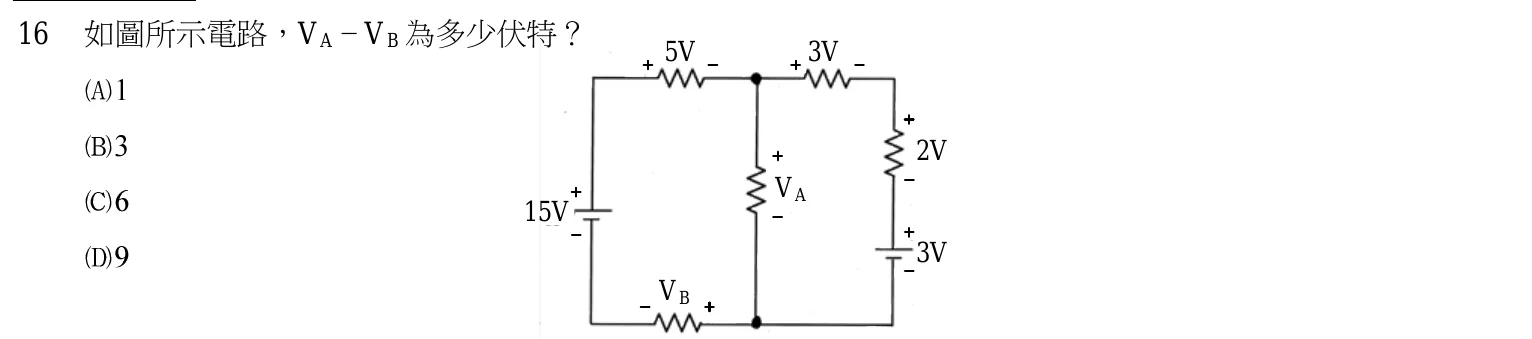

16如圖所示電路，VA - VB 為多少伏特？5V 3V2VVA15V3VVB
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

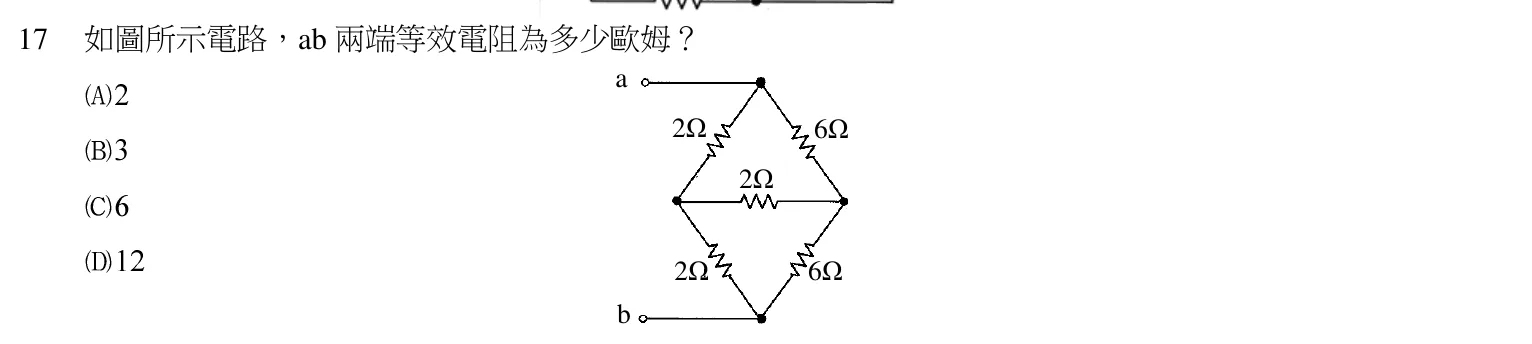

17如圖所示電路，ab 兩端等效電阻為多少歐姆？ a
1. (A) 2Ω
2. (B) 6Ω2Ω
3. (C) 2Ω
4. (D) 6Ω
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

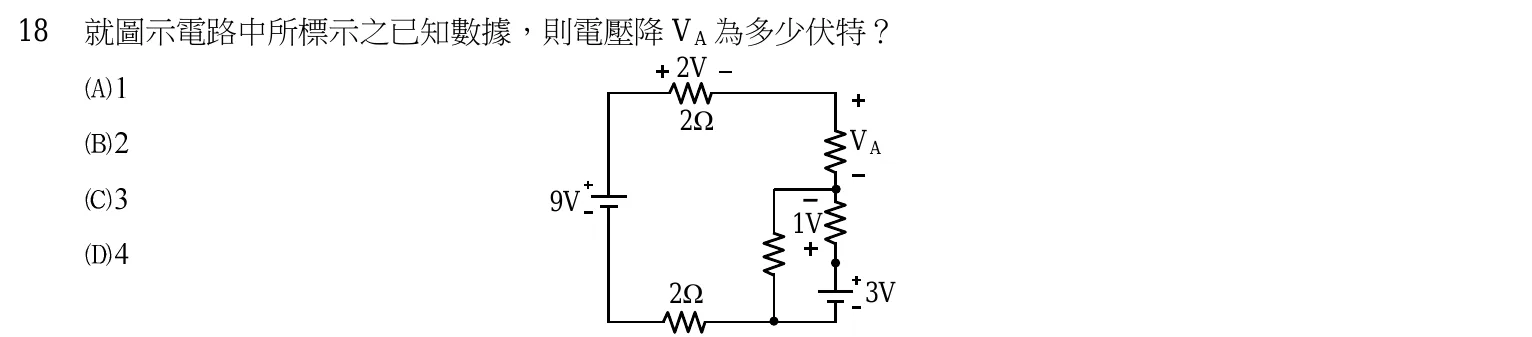

18就圖示電路中所標示之已知數據，則電壓降 VA 為多少伏特？2V2ΩVA9V1V2Ω 3V
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

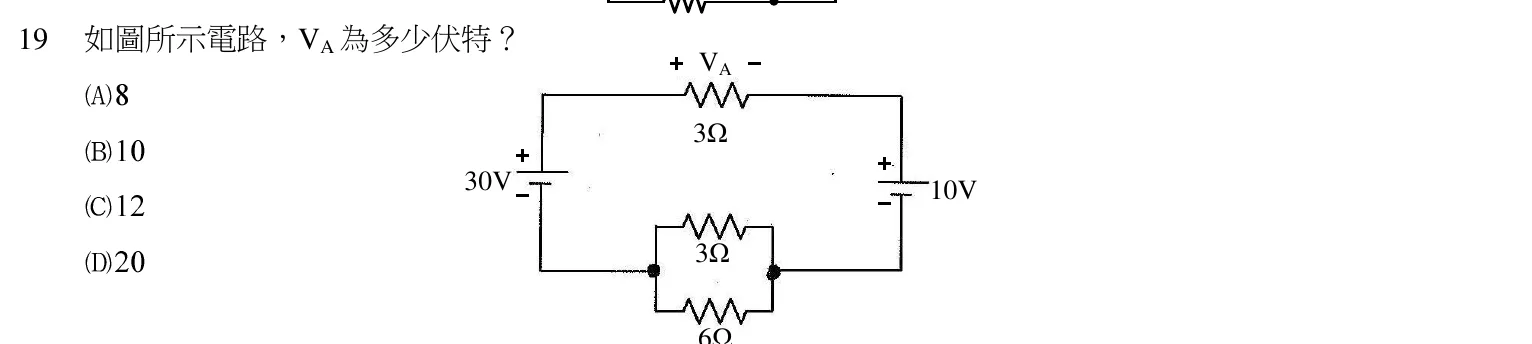

19如圖所示電路，VA 為多少伏特？
1. (A) VA
2. (B) 3Ω
3. (C) 3Ω
4. (D) 6Ω
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

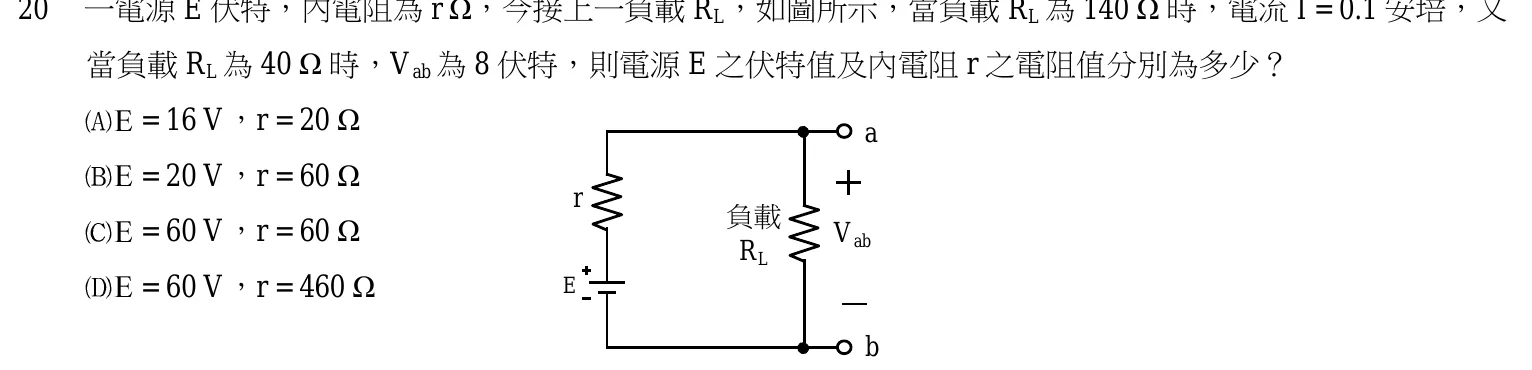

20一電源 E 伏特，內電阻為 r Ω，今接上一負載 RL，如圖所示，當負載 RL 為 140 Ω 時，電流 I = 0.1 安培，又當負載 RL 為 40 Ω 時，Vab 為 8 伏特，則電源 E 之伏特值及內電阻 r 之電阻值分別為多少？= 16 V，r = 20 Ω a= 20 V，r = 60 Ωr負載= 60 V，r = 60 Ω VabRL= 60 V，r = 460 Ω Eb
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

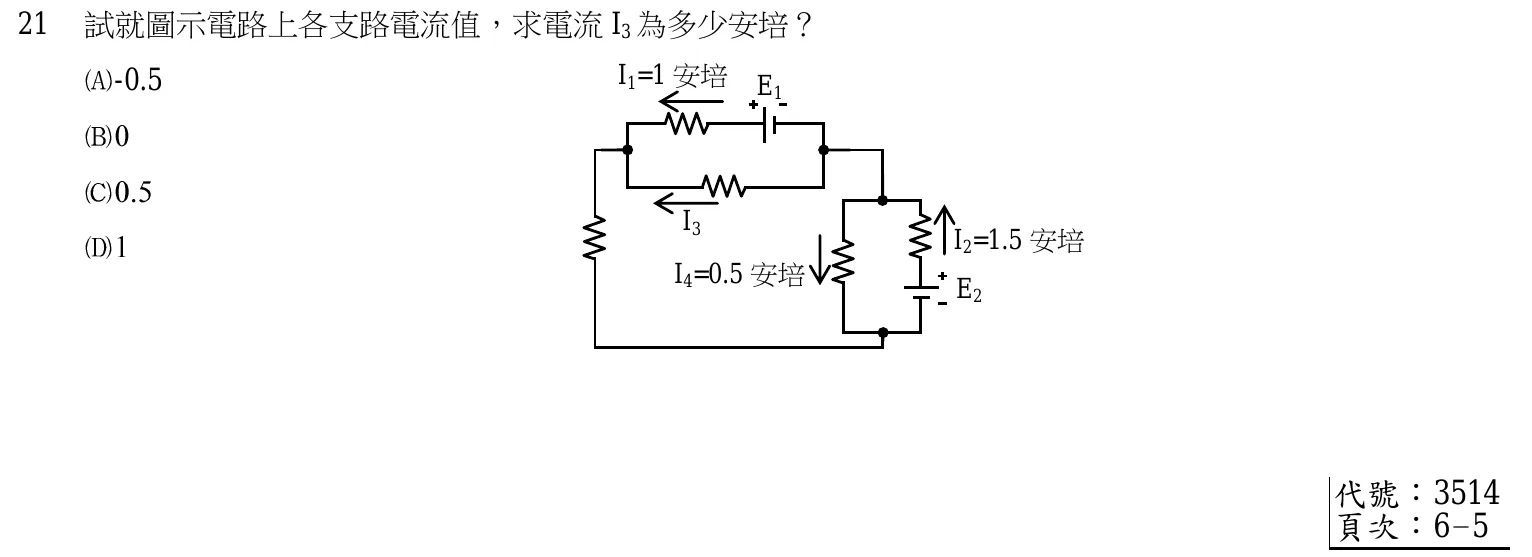

21試就圖示電路上各支路電流值，求電流 I3 為多少安培？-0.5 I1=1 安培 E1I3I2=1.5 安培I4=0.5 安培E2
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

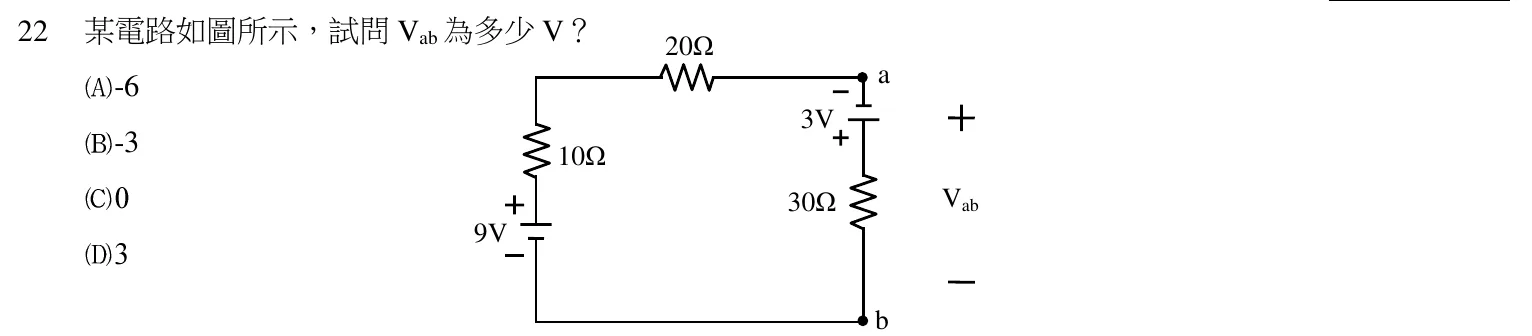

22某電路如圖所示，試問 Vab 為多少 V？ 20Ω
1. (A) -6
2. (B) a3V
3. (C) -3
4. (D) 10Ω30ΩVab9Vb
正解：(D)
本題附有逐題詳解，線上作答後即可看到。

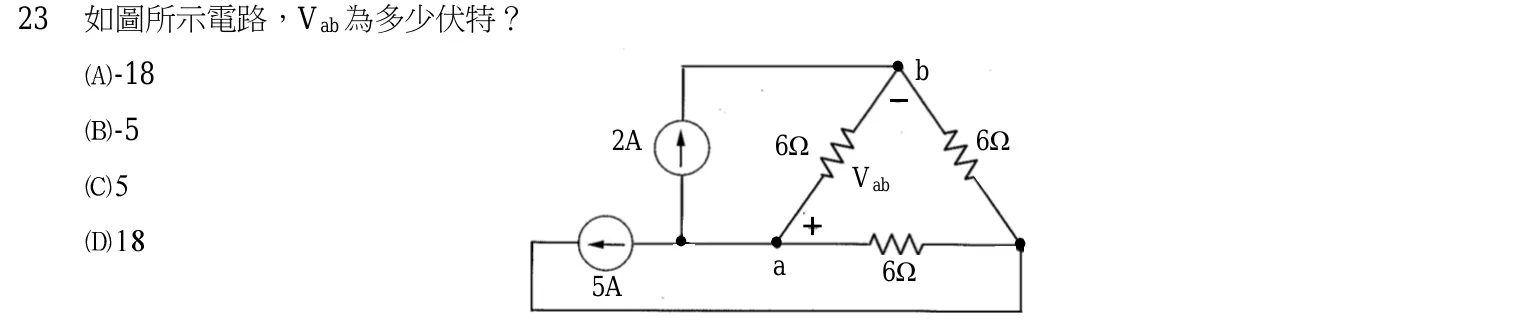

23如圖所示電路，Vab 為多少伏特？-18 b-5 2A 6Ω6ΩVaba 6Ω5A
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

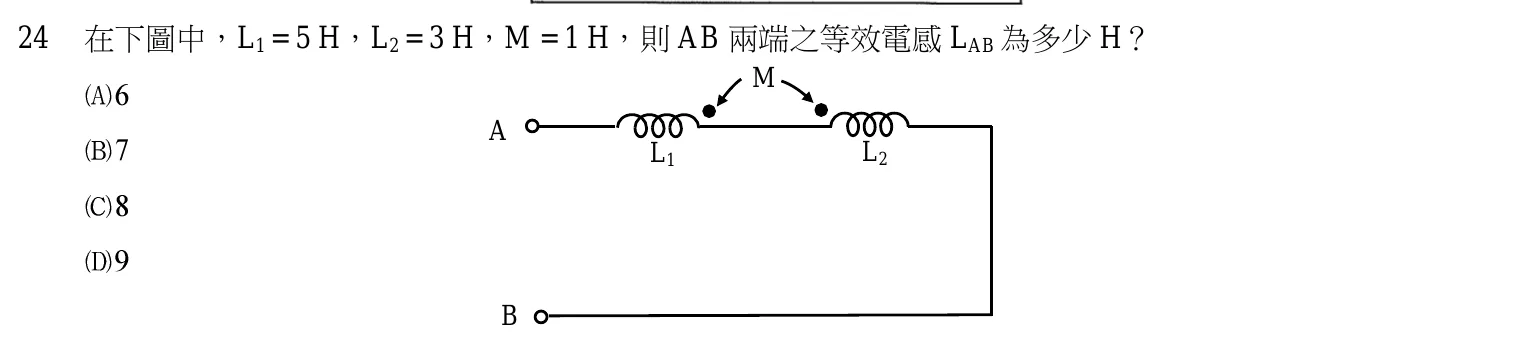

24在下圖中，L1 = 5 H，L2 = 3 H，M = 1 H，則 AB 兩端之等效電感 LAB 為多少 H？MAL1 L2B
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
25如圖所示，此電路是屬於何種濾波器？
1. (A) C高通濾波器
2. (B) 低通濾波器Vi
3. (C) R
4. (D) Vo帶通濾波器帶拒濾波器
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

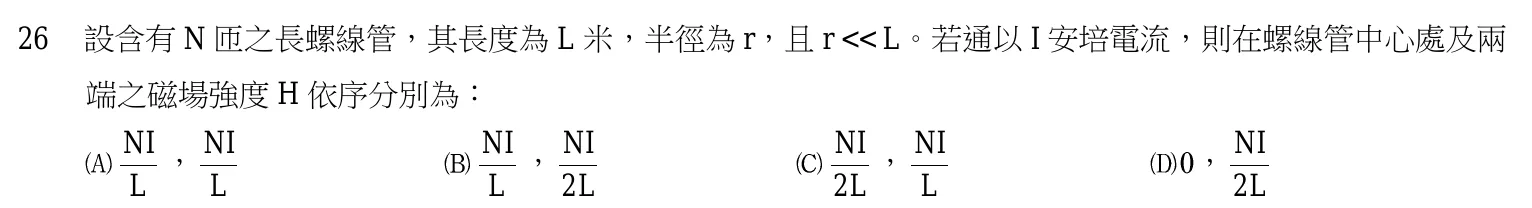

26設含有 N 匝之長螺線管，其長度為 L 米，半徑為 r，且 r << L。若通以 I 安培電流，則在螺線管中心處及兩端之磁場強度 H 依序分別為：NI NI NI NI NI NI NI，，，，L L L 2L 2L L 2L
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

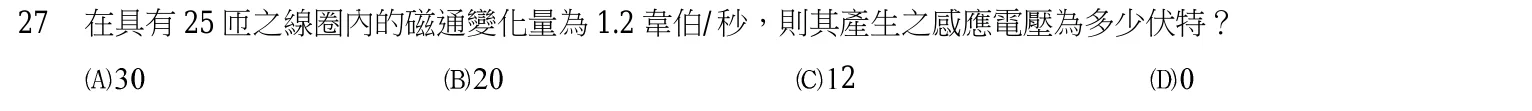

27在具有 25 匝之線圈內的磁通變化量為 1.2 韋伯/ 秒，則其產生之感應電壓為多少伏特？
正解：(A)
本題附有逐題詳解，線上作答後即可看到。

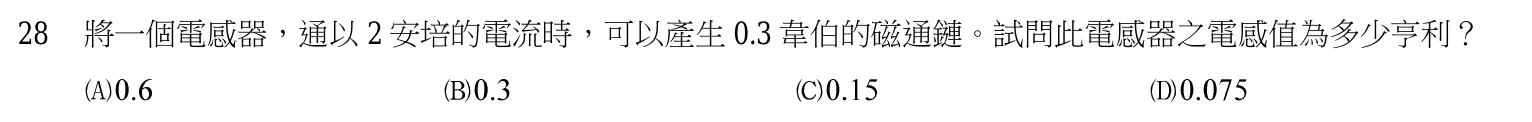

28將一個電感器，通以 2 安培的電流時，可以產生 0.3 韋伯的磁通鏈。試問此電感器之電感值為多少亨利？
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

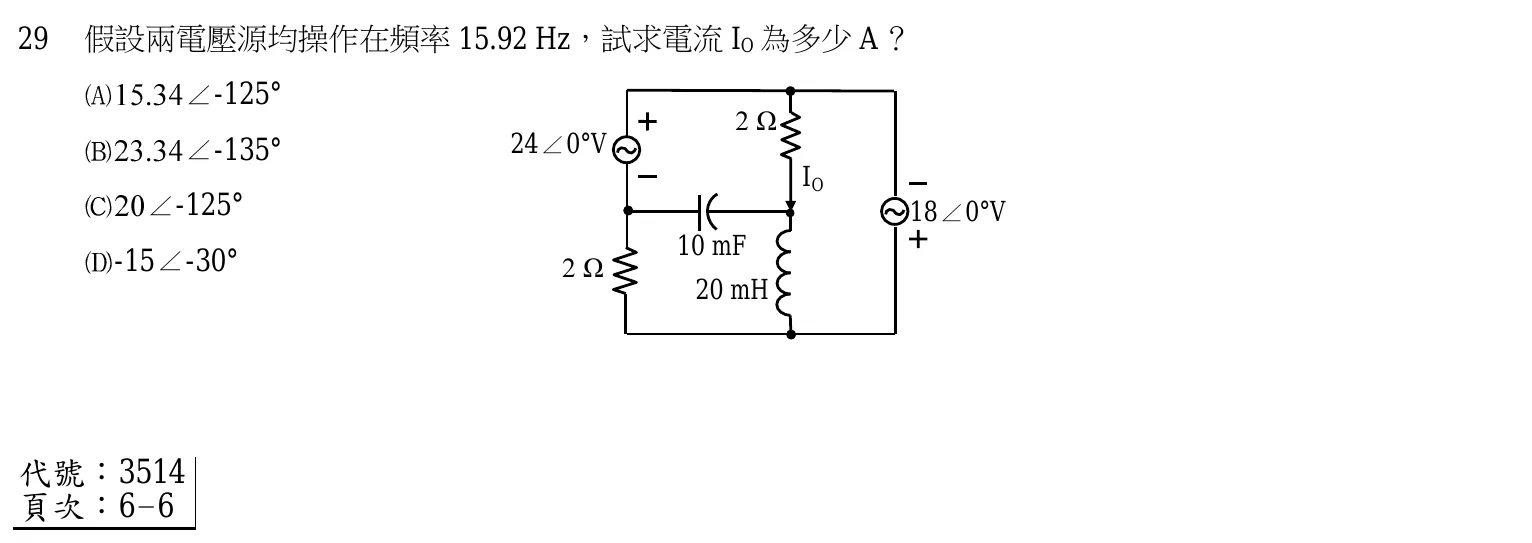

29假設兩電壓源均操作在頻率 15.92 Hz，試求電流 IO 為多少 A？∠-125°2Ω∠-135° 24∠0°VIO∠-125° 18∠0°V10 mF-15∠-30° 2Ω20 mH
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
30電容器 C1 = 2 μF 與電容器 C2 = 3 μF 串聯，再與電容器 C3 = 5.8 μF 並聯後，外加電壓 100 伏特時，其總電荷為多少庫侖？
1. (A) 20×10-6
2. (B) -6
3. (C) -6
4. (D) -6
正解：(B)

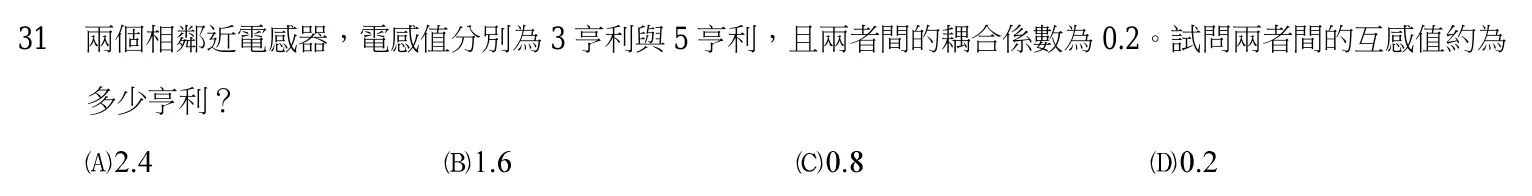

31兩個相鄰近電感器，電感值分別為 3 亨利與 5 亨利，且兩者間的耦合係數為 0.2。試問兩者間的互感值約為多少亨利？
正解：(C)
本題附有逐題詳解，線上作答後即可看到。
32假設交流電壓源 Vs = 24∠0° V，試求電壓 Vo 為多少 V？
1. (A) ∠-90°∠-30°2Ωj2Ω∠0°Vs
2. (B) -j1Ω
3. (C) 2Ω
4. (D) Vo∠-30°
正解：(A)
33純電阻的交流電路中，其電壓與電流的相位關係為何？
1. (A) 電流落後電壓 90 度
2. (B) 電流與電壓同相位
3. (C) 電流領先電壓 30 度
4. (D) 電流領先電壓 90 度
正解：(B)
本題附有逐題詳解，線上作答後即可看到。
34令 i (t ) = 100 × sin(377t + 30°) 安培，若將之表示為 i (t ) = 100 × cos(377t + θ ) 安培，則相角 θ 應為多少？
1. (A) °
2. (B) -60°
3. (C) °
4. (D) -30°
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

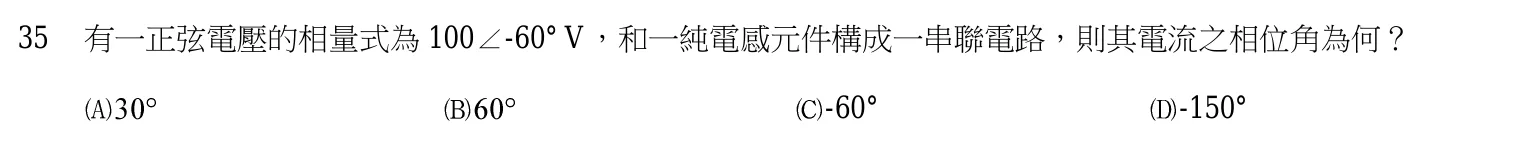

35有一正弦電壓的相量式為 100∠-60° V，和一純電感元件構成一串聯電路，則其電流之相位角為何？-60° -150°
正解：(D)
本題附有逐題詳解，線上作答後即可看到。
36有一串聯電路，外加一相量式為 100∠-30° V 之正弦電壓源，若其串聯電流之相量式為 20∠0° A，則此電路呈現下列何種特性？
1. (A) 電阻性
2. (B) 電感性
3. (C) 電容性
4. (D) 電導性
正解：(C)
本題附有逐題詳解，線上作答後即可看到。

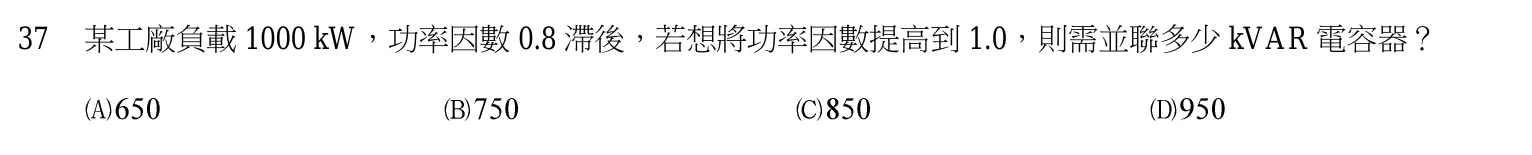

37某工廠負載 1000 kW，功率因數 0.8 滯後，若想將功率因數提高到 1.0，則需並聯多少 kVAR 電容器？
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

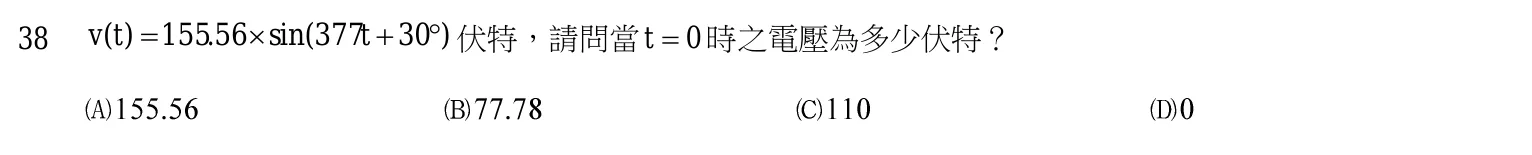

38v(t ) = 155.56× sin(377t + 30°) 伏特，請問當 t = 0 時之電壓為多少伏特？
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

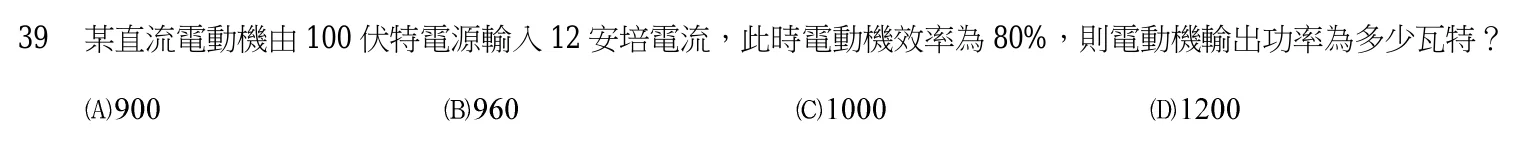

39某直流電動機由 100 伏特電源輸入 12 安培電流，此時電動機效率為 80%，則電動機輸出功率為多少瓦特？
正解：(B)
本題附有逐題詳解，線上作答後即可看到。

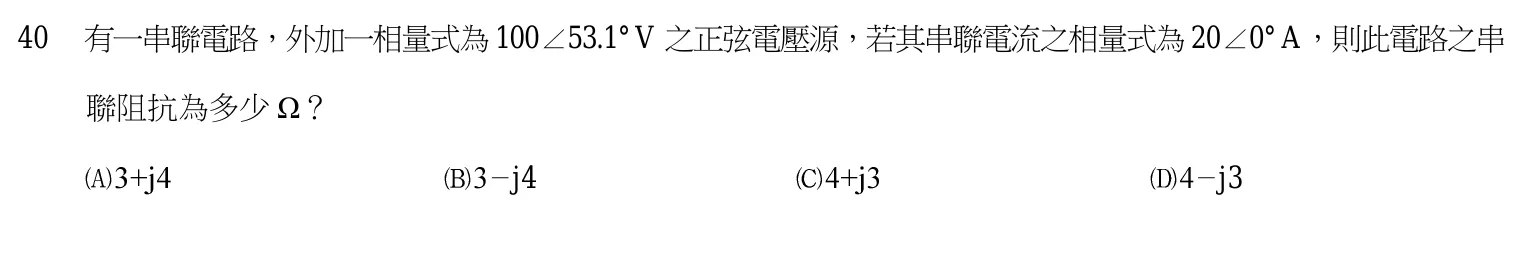

40有一串聯電路，外加一相量式為 100∠53.1° V 之正弦電壓源，若其串聯電流之相量式為 20∠0° A，則此電路之串聯阻抗為多少 Ω？－j4 －j3
正解：(A)
本題附有逐題詳解，線上作答後即可看到。
