地方特考　106 年 五等 電子學大意　考古題與詳解

本卷共 40 題，其中 39 題附有本站自撰的逐題詳解。題目與標準答案取自考選部「考畢試題查詢平臺」的公開資料；詳解由本站撰寫並標註出處。本頁列出全部題目與標準答案，並免費試讀前 3 題的詳解；其餘詳解在線上作答時逐題顯示。

▶ 線上作答這一卷（40 題，建議 60 分鐘）

1. 1一幾何比 W/L、爾利電壓（Early voltage）皆固定的場效電晶體（FET），當過驅電壓 VOV（OverdriveVoltage）變為原來的 2 倍，則本質增益（Intrinsic Gain）將變為原來的：

   1. (A) 0.25 倍
   2. (B) 0.5 倍
   3. (C) 2 倍
   4. (D) 4 倍

   正解：(B)

   逐題詳解（免費試讀）

   ✅ (B) 本質增益＝gm·ro＝(2ID/VOV)×(VA/ID)＝2VA/VOV，與過驅電壓成反比，VOV 加倍則增益減半。

   ❌ (A) 0.25 倍係誤按平方關係計算。

   ❌ (C) 增益與 VOV 成反比，不會同向增加。

   ❌ (D) 4 倍的方向與倍數均誤。

   📚 出處：MOSFET 的本質增益。

2. 2對於場效電晶體（FET），下列敘述何者錯誤？

   1. (A) 是屬於電壓控制的元件
   2. (B) 所有類型的金屬氧化物半導體場效電晶體（MOSFET）都需外加閘極電壓才會有通道存在
   3. (C) 接面場效電晶體（JFET）不需外加閘極電壓就已經有通道存在
   4. (D) 閘極（Gate）與源極（Source）間的直流電阻相當高

   正解：(B)

   逐題詳解（免費試讀）

   ✅ (B) 此項錯誤：空乏型 MOSFET 在零閘極電壓時即已存在通道，不必外加閘極電壓。

   ❌ (A) 敘述正確，FET 為電壓控制元件。

   ❌ (C) 敘述正確，JFET 本身即有通道，靠逆偏壓夾止。

   ❌ (D) 敘述正確，閘源極間直流電阻極高。

   📚 出處：FET 的類型與特性。

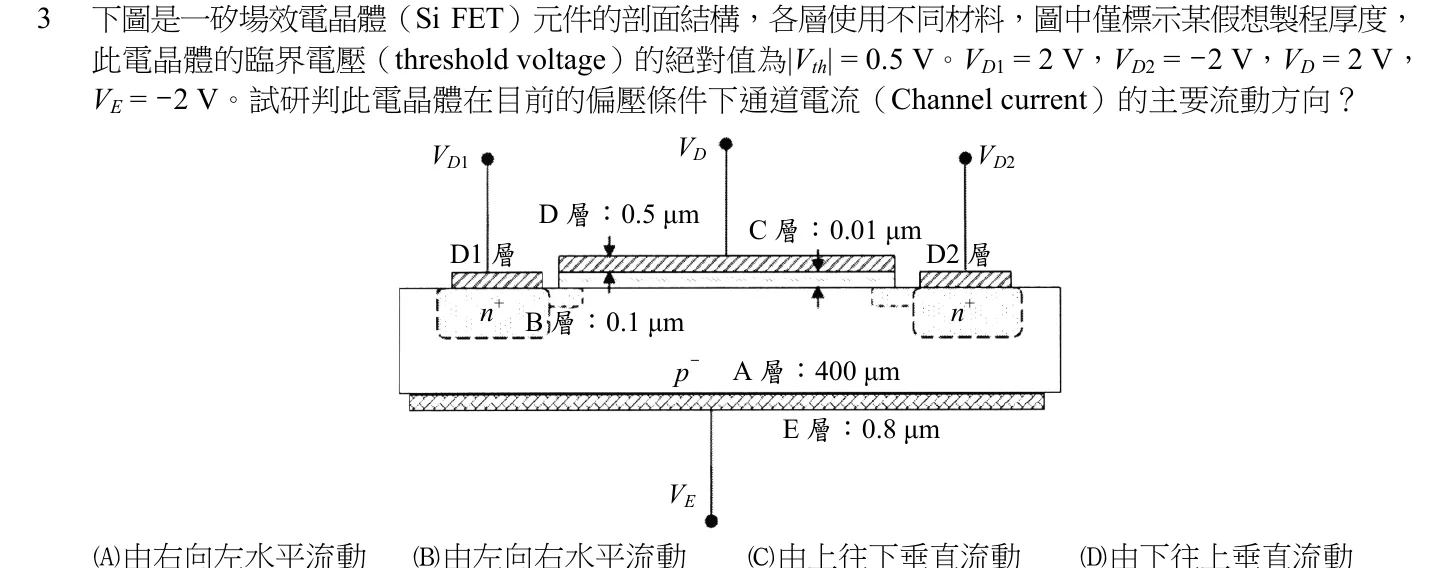

3. 3下圖是一矽場效電晶體（Si FET）元件的剖面結構，各層使用不同材料，圖中僅標示某假想製程厚度，此電晶體的臨界電壓（threshold voltage）的絕對值為|Vth| = 0.5 V。VD1 = 2 V，VD2 = -2 V，VD = 2 V，VE = -2 V。試研判此電晶體在目前的偏壓條件下通道電流（Channel current）的主要流動方向？VD1 VD VD2D 層：0.5 μmC 層：0.01 μmD1 層 D2 層n+ B 層：0.1 μm n+p- A 層：400 μmE 層：0.8 μmVE



   1. (A) 由右向左水平流動
   2. (B) 由左向右水平流動
   3. (C) 由上往下垂直流動
   4. (D) 由下往上垂直流動

   正解：(B)

   逐題詳解（免費試讀）

   ✅ (B) C 層（0.01 μm）是閘極氧化層、D 層是閘極，閘極電壓 V_D=2 V。兩顆 n+ 中電位較低的 D2（−2 V）擔任源極，V_GS=2−(−2)=4 V>|Vth|=0.5 V，氧化層正下方的 p− 表面反轉成 n 通道。電子由源極 D2 沿表面流向高電位的汲極 D1，慣常電流與電子流方向相反，因此電流由左側 D1 經通道流向右側 D2，屬水平流動。

   ❌ (A) 由右向左是電子的流動方向，不是題目問的通道電流（慣常電流）方向。

   ❌ (C) 通道只存在於閘極氧化層正下方的表面薄層，電流沿表面水平流動；向下被 0.01 μm 氧化層阻擋。

   ❌ (D) 背面 E 層（V_E=−2 V）與 n+（+2 V）形成的 pn 接面為逆向偏壓，垂直方向不導通。

   📚 出處：MOSFET 通道形成與源／汲極判定（Sedra《Microelectronic Circuits》MOS 場效電晶體之元件結構與操作）

4. 4有關新一代半導體科技技術的發展，下列何者敘述較不符合目前的發展趨勢？

   1. (A) 電晶體元件（device）的尺寸越來越小
   2. (B) 積體電路（IC）使用的電源越來越低
   3. (C) 採用的初始晶圓（wafer）越來越薄
   4. (D) 單一晶片（chip）的電路密度越來越高

   正解：(C)

   本題附有逐題詳解，線上作答後即可看到。

5. 5將一個 n-通道增強型 MOSFET 操作在飽和區時，下列何者正確？

   1. (A) 閘極的電壓不得比源極電壓高一個臨界電壓（threshold voltage）
   2. (B) 閘極對源極的電壓應為負值
   3. (C) 閘極的電壓不得比汲極電壓高一個臨界電壓（threshold voltage）
   4. (D) 通道電流由源極流向汲極

   正解：(C)

   本題附有逐題詳解，線上作答後即可看到。

6. 6對於一個 PN 接面二極體在順偏（forward bias）的條件下，下列何者正確？

   1. (A) P 側的電位較 N 側的電位為低
   2. (B) 電流的方向為由 P 側流向 N 側
   3. (C) 接面空乏區（depletion region）內的電場會因加入順偏電壓而擴大
   4. (D) 因為有電流流通，故沒有電容效應

   正解：(B)

   本題附有逐題詳解，線上作答後即可看到。

7. 7關於 CMOS 反相器（inverter）功率消耗的敘述，下列何者錯誤？

   1. (A) CMOS 反相器的靜態功率消耗（static power dissipation）幾乎為零
   2. (B) CMOS 反相器要減少功率消耗應降低輸出端的負載電容效應
   3. (C) CMOS 反相器的動態功率消耗（dynamic power dissipation）會隨輸入電壓 Vi 頻率的增加而增大
   4. (D) CMOS 反相器的動態功率消耗隨電源 VDD 值成正比例的增加

   正解：(D)

   本題附有逐題詳解，線上作答後即可看到。

8. 8有一 n 通道的 MOS 電晶體，其 μnCox = 50 μA/V2，VT,on = 1.0 V，λn =(0.1/L)V-1，其中 L 的單位為 μm，若 W = 10 μm，L = 10 μm，VDS = 4 V，試求欲使 gm = 50 μA/V，則 VGS 應為多少？

   1. (A) 5 V
   2. (B) 4 V
   3. (C) 3 V
   4. (D) 2 V

   正解：(D)

   本題附有逐題詳解，線上作答後即可看到。

9. 9一個運算放大器，若 V+ = +10 mV 而 V- = -10 mV，那共模輸入電壓（Common-mode input voltage）為：

   1. (A) 0 mV
   2. (B) +10 mV
   3. (C) +20 mV
   4. (D) -20 mV

   正解：(A)

   本題附有逐題詳解，線上作答後即可看到。

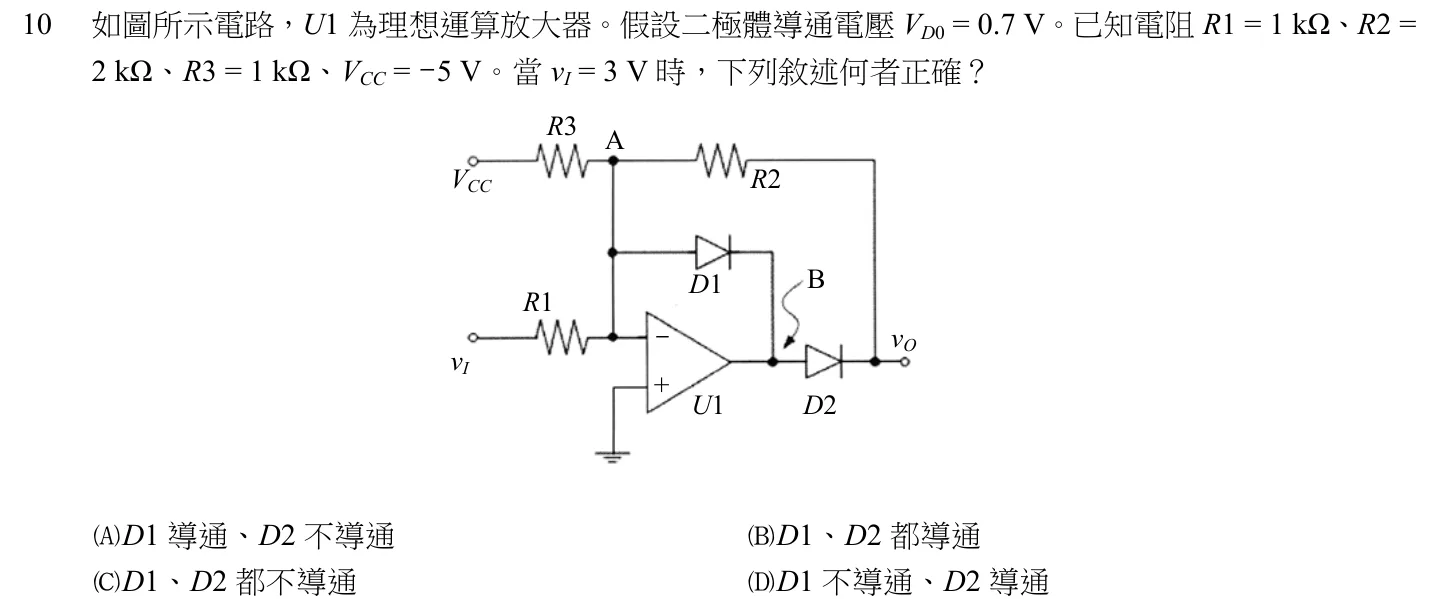

10. 10如圖所示電路，U1 為理想運算放大器。假設二極體導通電壓 VD0 = 0.7 V。已知電阻 R1 = 1 kΩ、R2 =2 kΩ、R3 = 1 kΩ、VCC = -5 V。當 vI = 3 V 時，下列敘述何者正確？R3 AVCC R2D1 BR1- vOvI+U1 D2



    1. (A) D1 導通、D2 不導通
    2. (B) D1、D2 都導通
    3. (C) D1、D2 都不導通
    4. (D) D1 不導通、D2 導通

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

11. 11如圖所示電路，Ao = 10 ，求此電路之閉迴路電壓增益約為何？- VOAoVin +

    1. (A) 1
    2. (B) 100
    3. (C) 1000
    4. (D) 100000

    正解：(A)

    本題附有逐題詳解，線上作答後即可看到。

12. 12vi(t) = 50sin(377t) volt 的輸入信號分別經中間抽頭型變壓器及橋式全波整流電路整流後，流過負載之電壓信號頻率分別為 fo1 及 fo2，則(fo1+fo2)為多少 Hz？

    1. (A) 1131 Hz
    2. (B) 754 Hz
    3. (C) 240 Hz
    4. (D) 180 Hz

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

13. 13理想變壓器中負載電阻為 R2 = 2 Ω 如圖，測得輸入等效電阻 R1 = 8 Ω，則次級電壓（V2）、初級電流/次級電流比（I1/I2）及線圈匝數比（N1：N2）等有關之敘述，何者正確？N1：N2 I2I1+ +V1 = 8 V R2 = 2 Ω V2R1 = 8 Ω- -

    1. (A) V2 = 2 V1, I1/I2 = 2/1
    2. (B) V2 = 16 V, N1：N2 = 1：2
    3. (C) I1/I2 = 2/1, V2 = 4 V
    4. (D) N1：N2 = 2：1, I1/I2 = 1/2

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

14. 14橋式整流電路中，理想二極體之逆向峰值電壓（PIV）為電源峰值的多少倍？

    1. (A) 3
    2. (B) 2
    3. (C) 2
    4. (D) 1

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

15. 15如下圖所示，若輸入電壓 Vi = 20 V 且稽納二極體的 VZ = 10 V，則輸出 Vo 為：R1+ 10 kΩ +R2Vi VZ 20 kΩ Vo- -

    1. (A) 20 V
    2. (B) 13.3 V
    3. (C) 10 V
    4. (D) 8 V

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

16. 16下圖整流電路中，當變壓器一次側之輸入電壓 vi 為振幅 110 V 的正弦波且 C 值很大時，則輸出電壓Vo 約為： D+ +vi C Vo- -10：1

    1. (A) 5.5 V
    2. (B) 11 V
    3. (C) 22 V
    4. (D) 44 V

    正解：(B)

    本題附有逐題詳解，線上作答後即可看到。

17. 17下圖為全波整流器。輸入信號為弦波，vs(t) = 5sin10t 伏特，各二極體 D1～D4 之導通電壓皆為 0.7 V，導通電阻為 0 Ω。則輸出 vo(t)之最大值為何？+ D1D4- vo +vsRD2 D3-

    1. (A) 5 V
    2. (B) 4.3 V
    3. (C) 3.6 V
    4. (D) 2.5 V

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

18. 18下圖為一整流器，若二極體之導通電壓為 0 V，導通電阻為 0 Ω，輸入信號為弦波 vi(t) = 5sin(10πt) V，若輸出 vo 漣波電壓＜0.1 V，R = 100 kΩ，則電容 C 之最小值為何？+vi C R vo-

    1. (A) 1 μF
    2. (B) 10 μF
    3. (C) 100 μF
    4. (D) 1000 μF

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

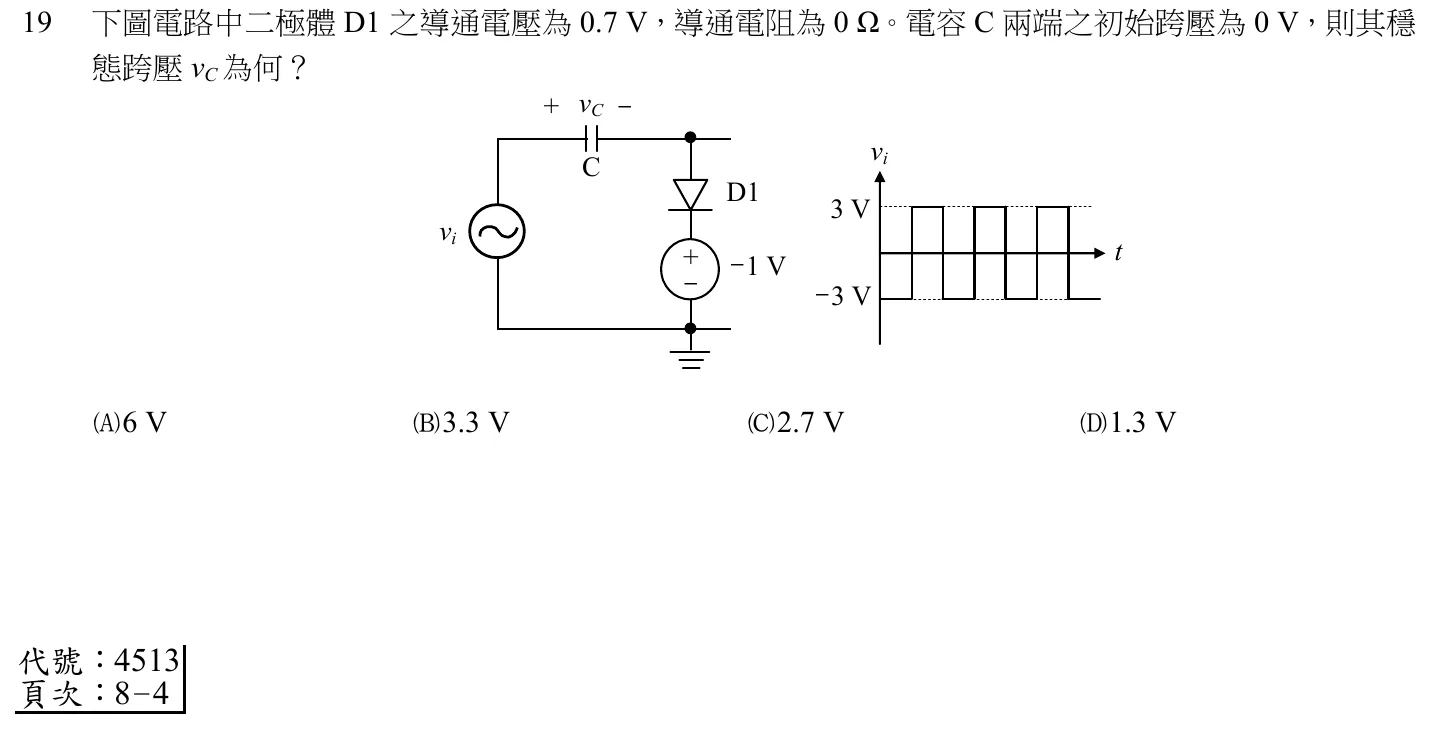

19. 19下圖電路中二極體 D1 之導通電壓為 0.7 V，導通電阻為 0 Ω。電容 C 兩端之初始跨壓為 0 V，則其穩態跨壓 vC 為何？+ vC -viCD13Vvi+ t-1 V- -3 V



    1. (A) 6 V
    2. (B) 3.3 V
    3. (C) 2.7 V
    4. (D) 1.3 V

    正解：(B)

    本題附有逐題詳解，線上作答後即可看到。

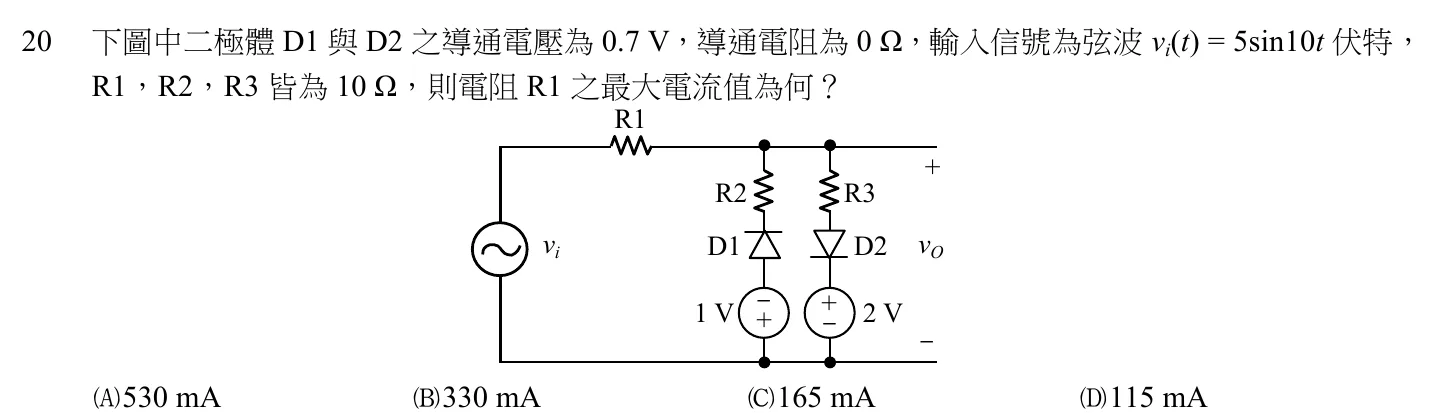

20. 20下圖中二極體 D1 與 D2 之導通電壓為 0.7 V，導通電阻為 0 Ω，輸入信號為弦波 vi(t) = 5sin10t 伏特，R1，R2，R3 皆為 10 Ω，則電阻 R1 之最大電流值為何？R1+R2 R3vi D1 D2 vO1V - ++ - 2V-



    1. (A) 530 mA
    2. (B) 330 mA
    3. (C) 165 mA
    4. (D) 115 mA

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

21. 21關於圖(a)與(b)電路之敘述，若二極體為理想，Vp1 與 Vp2 為 Vo1 與 Vo2 之峰值電壓，下列何者正確？VI(V)C1 C23 + +VI D1 Vo1 VI D2 Vo2t(sec)- --2(a) (b)

    1. (A) Vp1 = 5 V，Vp2 = -5 V
    2. (B) Vp1 = 5 V，Vp2 = 5 V
    3. (C) Vp1 = -5 V，Vp2 = 5 V
    4. (D) Vp1 = -5 V，Vp2 = -5 V

    正解：(C)

22. 22下列有關雙極性電晶體（BJT）偏壓電路之共射極（CE）組態放大器的特性敘述，何者正確？

    1. (A) 電流增益 α＞1，同相放大
    2. (B) 電流增益 α＞1，反相放大
    3. (C) 電流增益 β＞1，同相放大
    4. (D) 電流增益 β＞1，反相放大

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

23. 23圖中電晶體 M1 與 M2 之寬長比為(W/L)1：(W/L)2 = 4：1，臨界電壓（VT）皆為 0.8 V，若 Vol = 1 V，則 Vo2 =？0.5 mA+M1 Vo1-+M2 Vo2-

    1. (A) 0.8 V
    2. (B) 0.9 V
    3. (C) 1 V
    4. (D) 1.2 V

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

24. 24圖中為雙載子電晶體放大器之等效模型，輸入為 vs，輸出為 vo。關於本放大器的敘述下列何者正確？+vπ rπ ro- gmvπvs+vo RL-

    1. (A) 為共基級放大器
    2. (B) RL 越大則輸入阻抗越小
    3. (C) RL 越大則增益越大
    4. (D) |vo/vs|＞1

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

25. 25具有臨界電壓 Vth = 1.5 V 且 μnCox(W/L) = 1 mA/V2 的增強型 MOSFET 放大器中，電晶體的輸出直流電壓為 VDSQ = 5 V，直流電源 VGG 約為多少？9V2 kΩVGGRG

    1. (A) 2.5 V
    2. (B) 3.5 V
    3. (C) 5 V
    4. (D) 5.5 V

    正解：(B)

    本題附有逐題詳解，線上作答後即可看到。

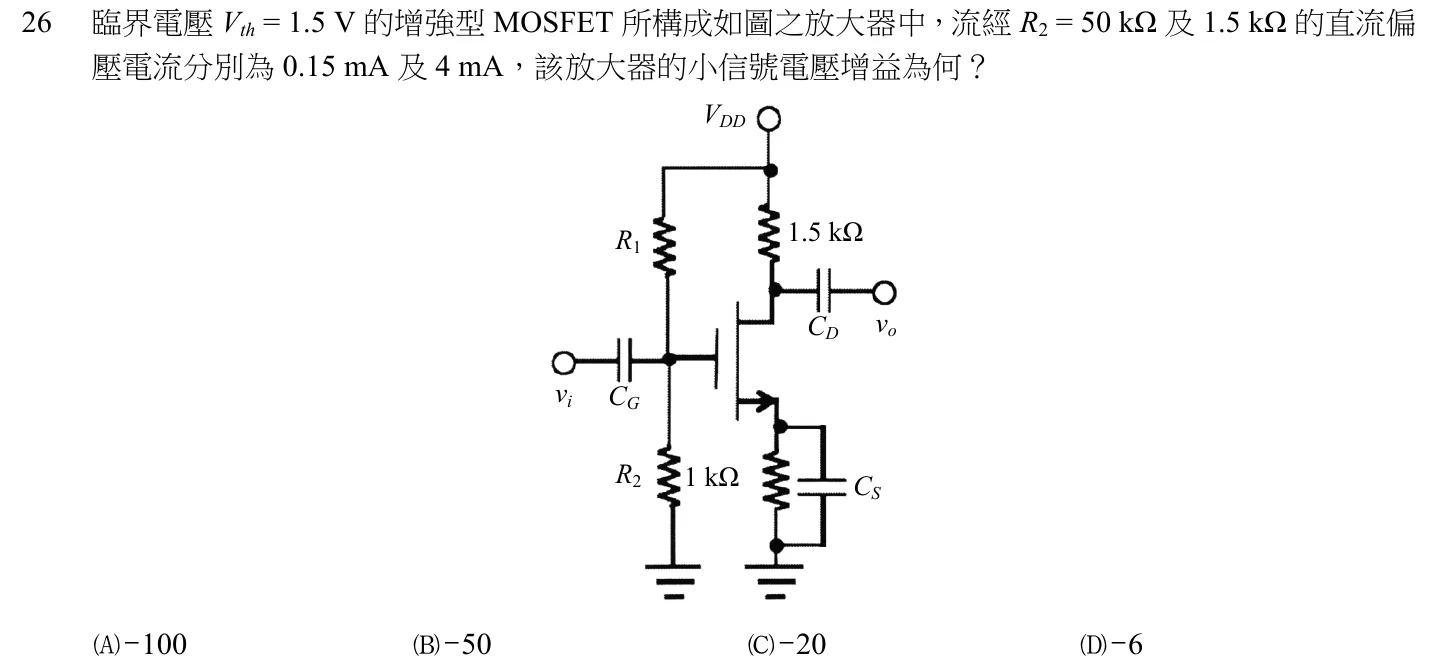

26. 26臨界電壓 Vth = 1.5 V 的增強型 MOSFET 所構成如圖之放大器中，流經 R2 = 50 kΩ 及 1.5 kΩ 的直流偏壓電流分別為 0.15 mA 及 4 mA，該放大器的小信號電壓增益為何？VDDR1 1.5 kΩCD vovi CGR2 1 kΩ CS



    1. (A) -100
    2. (B) -50
    3. (C) -20
    4. (D) -6

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

27. 27下列何者並非使用差動對放大器的好處？

    1. (A) 可降低外界的雜訊干擾
    2. (B) 可減少偏壓電路所需之大電容及大電阻
    3. (C) 適合於積體電路的應用
    4. (D) 可減少電路所需的電晶體數目

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

28. 28如圖為 MOS 電晶體操作於飽和模式（Saturation mode）之 π 型小訊號等效電路，其中參數轉導 gm 與汲極電流 ID 的關係約為：G D+vgs rogmvgs-S

    1. (A) gm 正比於 1/ID
    2. (B) gm 正比於 1/ I D
    3. (C) gm 正比於 I D
    4. (D) gm 正比於 ID

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

29. 29有一 n 通道 MOSFET 工作於飽和模式（saturation mode），並構成共源極（CS）放大器，該 MOSFET之臨界電壓 Vt = 0.5 V。當 VGS = 2 V 時，求使此電晶體仍工作於飽和區之 VDS 最小值為何？

    1. (A) 0.5 V
    2. (B) 1 V
    3. (C) 1.5 V
    4. (D) 2 V

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

30. 30如圖示電路，VCC = +10 V，RB1 = 200 kΩ，RB2 = 200 kΩ，RC = 5 kΩ，RE = 1 kΩ，電晶體電流放大率 β = 100，則此電晶體工作在：VCCRCRB1RB2RE

    1. (A) 截止區
    2. (B) 主動區（active region）
    3. (C) 飽和區（saturation region）
    4. (D) 逆向主動區（reverse active region）

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

31. 31如圖所示為一波形產生電路，該電路在正常運作中並於某一瞬時間得知該電容器 C 處於放電狀態，則在此瞬時間，下列那一敘述為正確？其中施加於理想 OPA 之電壓為 ± 12 V。iR5 kΩ-+ vOC +vCVf-4 kΩ2 kΩ

    1. (A) vO = 12 V
    2. (B) Vf = -4 V
    3. (C) vC = 6 V
    4. (D) iR = 1.2 mA

    正解：(B)

    本題附有逐題詳解，線上作答後即可看到。

32. 32三角波產生電路中各個元件的電性數值如圖中所示，並且測得其輸出頻率為 f，則下列那一種組合的改變可使其輸出頻率為原來的 4 倍＝4f？兩 OPA 可視為理想。- R C- vO+R1 +R2

    1. (A) R1 增為 2 倍、R2 增為 2 倍
    2. (B) R 減半、R1 減半
    3. (C) C 減半、R2 減半
    4. (D) C 減為四分之一、R 增為 2 倍

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

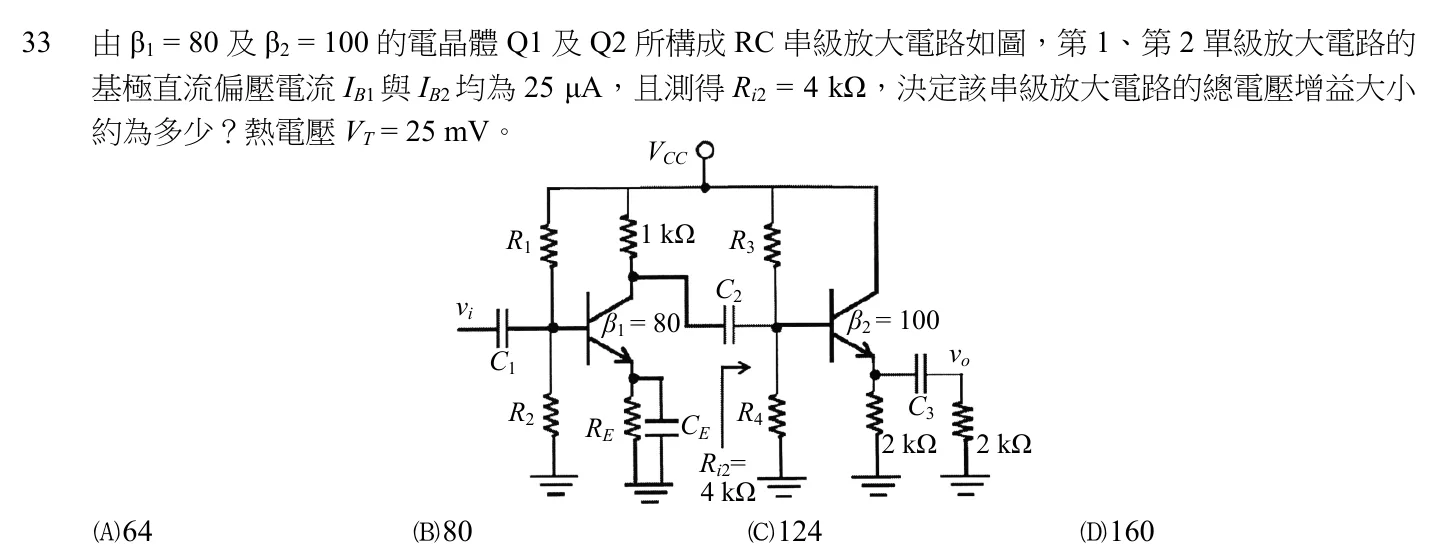

33. 33由 β1 = 80 及 β2 = 100 的電晶體 Q1 及 Q2 所構成 RC 串級放大電路如圖，第 1、第 2 單級放大電路的基極直流偏壓電流 IB1 與 IB2 均為 25 μA，且測得 Ri2 = 4 kΩ，決定該串級放大電路的總電壓增益大小約為多少？熱電壓 VT = 25 mV。VCCR1 1 kΩ R3C2vi β2 = 100β1 = 80C1 voR2 C3RE CE R42 kΩ 2 kΩRi2=4 kΩ



    1. (A) 64
    2. (B) 80
    3. (C) 124
    4. (D) 160

    正解：(A)

    本題附有逐題詳解，線上作答後即可看到。

34. 34如圖為一雙極性電晶體電路。雙極性電晶體的 β = 100，VBEactive = 0.7 V，忽略爾利效應。VT = 25 mV，求低頻 3 dB 頻率（選最接近之值）？+20 V10 kΩvoC = 1 μF+ v- sig0.5 mA-5 V

    1. (A) 15.9 Hz
    2. (B) 100 Hz
    3. (C) 3.18 kHz
    4. (D) 20 kHz

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

35. 35如圖雙穩態電路，其 R1 = 10 kΩ 且 R2 = 20 kΩ，若在 t =0 時輸出電壓 vo 飽和在-10 V；當在 t＞0 時，輸出電壓 vo 突然由-10 V 轉態並飽和在+10 V；試問在 t > 0 時，引起輸出電壓 vo 突然轉態的輸入電壓 vI 狀態為何？ R1 R2v+ +VCCvI +- +vo--VCC

    1. (A) vI < -5 V
    2. (B) vI > +5 V
    3. (C) vI > -5 V
    4. (D) vI < +5 V

    正解：(B)

    本題附有逐題詳解，線上作答後即可看到。

36. 36有 一 放 大 器 電 路 的 轉 移 函 數 （ Transfer function ） F(s)=VO (s)/VI (s) 如 下 所 示 ， 其 中 s=jω=j2πf ：10 sF (s) = ，今製作相角∠F(s)的波德曲線圖（Bode plot），欲估計在頻率 f = 3 kHz 時的相s1+6π × 10 2角，下列何者正確？

    1. (A) 大於 60°
    2. (B) 落於 30°至 60°之間
    3. (C) 落於-30°至 30°之間
    4. (D) 小於-30°

    正解：(C)

    本題附有逐題詳解，線上作答後即可看到。

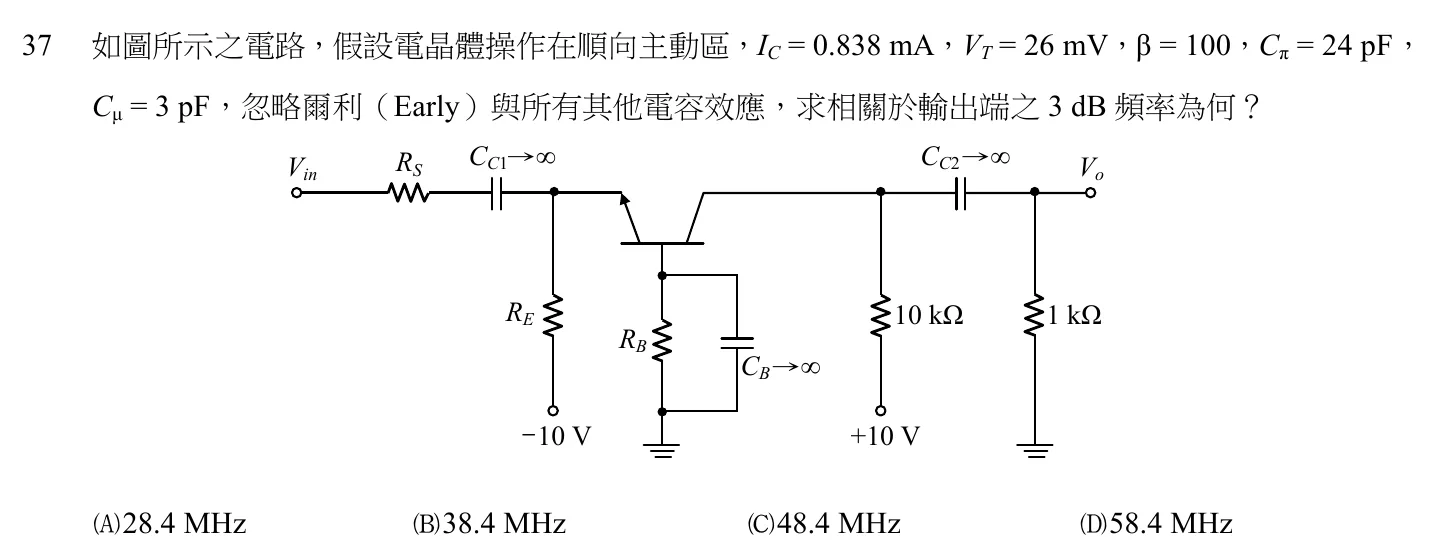

37. 37如圖所示之電路，假設電晶體操作在順向主動區，IC = 0.838 mA，VT = 26 mV，β = 100，Cπ = 24 pF，Cμ = 3 pF，忽略爾利（Early）與所有其他電容效應，求相關於輸出端之 3 dB 頻率為何？Vin RS CC1→∞ CC2 →∞ VoRE 10 kΩ 1 kΩRBCB →∞-10 V +10 V



    1. (A) 28.4 MHz
    2. (B) 38.4 MHz
    3. (C) 48.4 MHz
    4. (D) 58.4 MHz

    正解：(D)

    本題附有逐題詳解，線上作答後即可看到。

38. 38如圖之電路，L1 = L2 = 1 mH，C = 30 pF，若不考慮 R1 對回授網路之負載效應，振盪發生時其振盪頻率為何？R2R1-+ VoCL1 L2

    1. (A) 0.65 MHz
    2. (B) 0.85 MHz
    3. (C) 1.05 MHz
    4. (D) 1.25 MHz

    正解：(A)

    本題附有逐題詳解，線上作答後即可看到。

39. 39矽二極體逆向偏壓時，在電路上會有一個等效並聯寄生電容 Cj，這個電容的主要電荷來自下列何者？

    1. (A) P 型 N 型半導體接合面空乏區內部的載子
    2. (B) P 型 N 型半導體接合面空乏區內部的摻雜雜質
    3. (C) P 型 N 型半導體接合面中性區內部的載子
    4. (D) P 型 N 型半導體接合面中性區內部的摻雜雜質

    正解：(B)

    本題附有逐題詳解，線上作答後即可看到。

40. 40雙極性接面電晶體（BJT）固定偏壓電路加入射極電阻後，可提高工作點穩定度，這是一種：

    1. (A) 正回授
    2. (B) 負回授
    3. (C) 集極回授
    4. (D) 不具回授的作用

    正解：(B)

    本題附有逐題詳解，線上作答後即可看到。
